 GDF型离心式管道风机

GDF型离心式管道风机
  产品详细介绍

GDF型系列离心式管道风机,是在吸取国外先进技术的基础上加以改进而研制成的新型产品,该产品性能好、运转平稳、噪声低、结构合理紧凑、安装方便、可直接与风管连接,是九十年代填补国内空白替代进口产品。

【产品用途】 广泛用于宾馆、商场、医院、影剧院、礼堂、大专院校和科研单位。
【型号】 GDF1.4-5.0

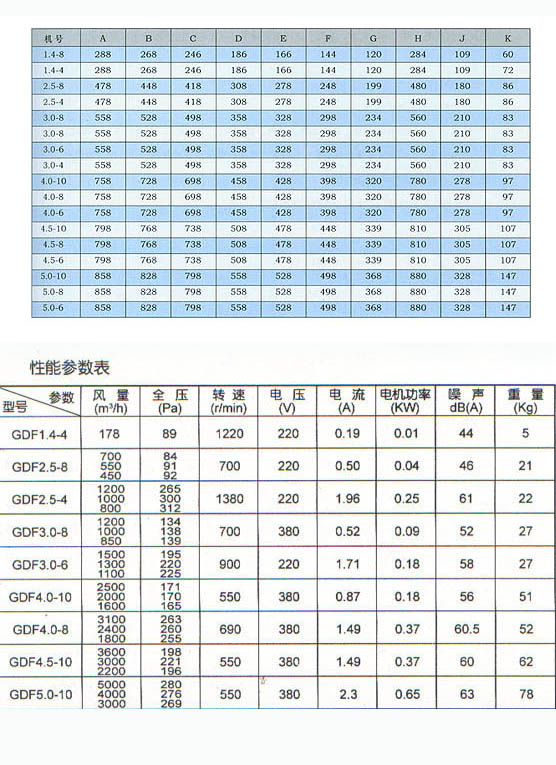

【性能和规格】 详见参数表
GDF系列离心式管道风机叶轮由多个前向圆弧形铝合金叶片、前盘、后盘组成,机壳采用镀锌钢板或不锈钢经机械化及模具加工后点焊连接而成。具有噪声小、震动小,结构合理等特点。

风机结构、
1. 叶轮有多个前向圆弧形铝合金叶片,前盘、后盘均 采用机械化模具制作而成,并经静、动平衡校验,运转平稳可靠,具有良好的空气动力性能。 2. 机壳均采用镀锌钢板,经机械化模具制作成形。 3. 电机支座采用镀锌钢板,经机械化模具制作成形。 4. 电机均采用单支承外旋转电机,叶轮固定在电机外壳上,电机支承端固定在电机支座上,电机支座固定在机壳顶板上,由电机外壳旋转直接驱动叶轮运转。

使用条件
1. 输送气体的种类:空气和其他不自燃的、无腐蚀的、对人体无害的气体。 2. 气体内的杂质:气体内不许有粘性物质,所含的尘土及哽质颗粒物不大于100mg/m3。 3. 气体温度使用范围:-20℃-80℃。 4. 该系列风机仅适用于在室内安装,并应按样本封面上的图样方位安装,不得上下颠倒安装,也不准侧立安装。否则会影响电机使用寿命。如需装于室外,必须考虑电机的防雨措施。

设计选用说明

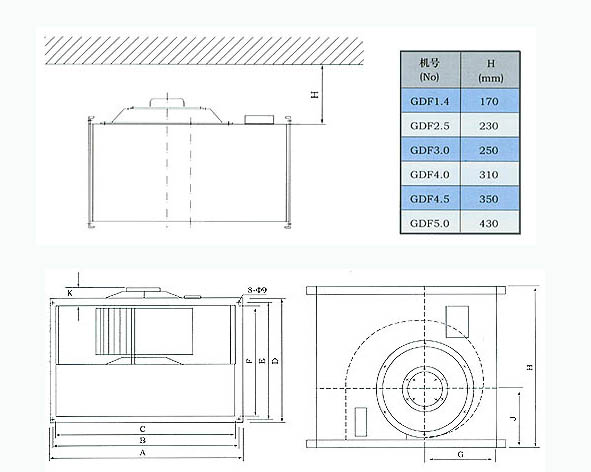

1. 该管道风机属前向多翼型离心风机,在相同风量、风压情况下,其噪声比轴流风机低得多。本系列风机的风量、压力、噪声等参数是根据许多工程实际需要而提出的,广泛适用于公共场所的送、排风系统。 2. 在该风机外壳顶面上标有出风方向的箭头,可避免反向安装,保证送、排风系统的正常使用。 3. 当被输送低温空气有可能造成机壳和管道外表面结露时,应设计保温层。 4. 风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均值。如配有进、排风管、则噪声将有所衰减。对于噪声要求较高的场合,应在进、排风管道 上配置消声弯头或消声器。 5. 风机配用单相(220V)电机的电源接线图放置在风机电源接线盒 内。 6. 风机运行时振动极小,一般不需采取减振措施。若设计认为有必要,可在风机支承处加减振橡胶垫或减振弹簧。 7. 安装风机时必须考虑好风机与层顶的距离,便于在维护保养时的拆卸方便。不同机号与层顶的距离详见下面图表
