我厂生产的HD系列回旋式风机含有全套日本技术，具有体积小、风量大、噪音低、耗能省、运转平稳、安装方便，故障小、寿命长等特点。
我们愿以此提高和发展国内的鼓风机技术，并为各方面的用户提供优良的设备和完美的服务。
广泛应用于：水处理鼓风曝气；医院、实验室的污水搅拌曝气；印刷行业的真空送纸；电镀柜、工业废水的搅拌曝气；塑焊、吹风的气源供应；燃烧器的喷雾、玻璃工业、中央空调塑用其它。
性能参数
|
型号 |
排风
口径
(mm) |
原机功力(kw) |
频率
（hz) |
风机
转速
(r.p.m) |
风量（m3/min) |
V型皮带轮 |
重量 |
|
0.1
kgf
/cm2 |
0.2
kgf
/cm2 |
0.3
kgf
/cm2 |
0.4
kgf
/cm2 |
0.5
kgf
/cm2 |
0.6
kgf
/cm2 |
0.7
kgf
/cm2 |
0.8
kgf
/cm2 |
鼓风机 |
电机 |
净重（kg) |
毛重（kg) |
|
HX-251S |
3/4" |
0.55 |
50 |
450 |
0.31 |
0.3 |
0.29 |
0.28 |
0.27 |
0.26 |
0.25 |
0.24 |
8” |
2 1/2" |
44 |
51 |
|
HX-30S |
1" |
0.55 |
50 |
430 |
0.35 |
0.34 |
0.33 |
0.32 |
0.31 |
0.3 |
0.29 |
0.285 |
10” |
3" |
50 |
57 |
|
HX-301S |
1" |
0.75 |
50 |
520 |
0.42 |
0.41 |
0.4 |
0.39 |
0.38 |
0.37 |
0.36 |
0.35 |
10” |
3 1/2" |
50 |
57 |
|
HX-40S |
1 1/4" |
0.75 |
50 |
500 |
0.66 |
0.65 |
0.63 |
0.61 |
0.59 |
0.57 |
0.55 |
0.53 |
12” |
4" |
80 |
88 |
|
HX-401S |
1 1/4" |
1.1 |
50 |
50 |
0.8 |
0.77 |
0.74 |
0.71 |
0.67 |
0.62 |
0.57 |
0.52 |
12” |
4" |
85 |
93 |
|
HX-402S |
1 1/4" |
1.5 |
50 |
580 |
0.9 |
0.87 |
0.85 |
0.83 |
0.81 |
0.79 |
0.77 |
0.75 |
12” |
4 1/2" |
85 |
93 |
|
HX-50S |
1 1/2" |
1.5 |
50 |
430 |
1.14 |
1.12 |
1.09 |
1.06 |
1.02 |
0.98 |
0.94 |
0.91 |
14” |
4" |
120 |
130 |
|
HX-501S |
1 1/2" |
2.2 |
50 |
500 |
1.44 |
1.42 |
1.39 |
1.36 |
1.32 |
1.28 |
1.24 |
1.2 |
14” |
4 1/2" |
125 |
135 |
|
HX-60S |
2" |
2.2 |
50 |
450 |
1.9 |
1.87 |
1.82 |
1.77 |
1.71 |
1.65 |
1.59 |
1.53 |
16” |
5" |
190 |
223 |
|
HX-601S |
2" |
3 |
50 |
470 |
2.18 |
2.15 |
2.13 |
2.1 |
2.08 |
2.06 |
2.04 |
2.02 |
16” |
5" |
200 |
233 |
|
HX-602S |
2" |
4 |
50 |
540 |
2.41 |
2.34 |
2.29 |
2.24 |
2.18 |
2.12 |
2.08 |
2.06 |
16” |
6" |
200 |
233 |
|
HX-80S |
2 1/2" |
4 |
50 |
430 |
2.82 |
2.74 |
2.66 |
2.59 |
2.5 |
2.43 |
2.36 |
2.29 |
18” |
5 1/2" |
250 |
268 |
|
HX-801S |
2 1/2" |
5.5 |
50 |
500 |
3.53 |
3.45 |
3.38 |
3.33 |
3.25 |
3.18 |
3.11 |
3.08 |
18” |
6" |
275 |
293 |
|
HX-100S |
3" |
5.5 |
50 |
390 |
4.32 |
4.28 |
4.25 |
4.185 |
4.11 |
4.04 |
3.97 |
3.95 |
20” |
5 1/2" |
375 |
395 |
|
HX-1001S |
3" |
7.5 |
50 |
420 |
5.41 |
5.32 |
5.25 |
5.18 |
5.11 |
5.04 |
4.97 |
4.94 |
20” |
6" |
390 |
410 |
|
HX-120S |
4" |
5.5 |
50 |
460 |
6.18 |
6.15 |
6.13 |
6.11 |
6.09 |
6.07 |
6.05 |
6.03 |
20” |
7" |
440 |
450 |
|
HX-1201S |
4" |
7.5 |
50 |
480 |
7.78 |
7.76 |
7.73 |
7.71 |
7.68 |
7.64 |
7.62 |
7.6 |
20” |
7" |
465 |
488 |
|
HX-140S |
5" |
11 |
50 |
470 |
12.45 |
12.41 |
12.39 |
12.37 |
12.35 |
12.33 |
12.31 |
12.29 |
22” |
8" |
820 |
850 |
|
HX-1401S |
5" |
11 |
50 |
490 |
12.88 |
12.85 |
12.82 |
12.8 |
12.78 |
12.76 |
12.74 |
12.72 |
22” |
8 1/4" |
860 |
875 |
|
HX-160S |
5" |
15 |
50 |
480 |
15.88 |
15.86 |
15.84 |
15.82 |
15.8 |
15.78 |
15.76 |
15.74 |
24” |
9" |
920 |
935 |
|
HX-1601S |
5" |
15 |
50 |
500 |
16.8 |
16.7 |
16.5 |
16.3 |
16.1 |
15.97 |
15.95 |
15.93 |
24” |
9" |
952 |
980 |
|
HX-180S |
5" |
18.5 |
50 |
390 |
23.88 |
23.86 |
23.86 |
23.8 |
22.77 |
22.74 |
22.71 |
22.68 |
24” |
10" |
1125 |
1150 |
|
HX-200S |
6" |
22 |
50 |
400 |
26.88 |
26.86 |
26.83 |
26.8 |
26.77 |
26.74 |
26.71 |
26.68 |
24” |
12" |
1160 |
1195 |

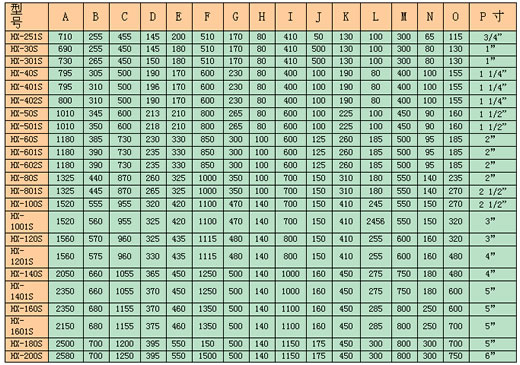

产品工作原理及外型参数
鼓风机压力范围：0.1-0.8kgf/cm2 HX系列回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、空气室、底座（兼油箱）、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。广泛应用于：水处理鼓风送气：医院，实验室的污水搅拌送气：印刷行业的真空送纸：电镀柜，工业废水的搅拌送气：塑焊，吹风的气源的供应：燃烧器的喷雾，玻璃工业，中央空调及其它。
产品特点及使用要求
安装
本型号回旋式风机安装，可参阅一般机械设备安装规范。除此以外为需注意下列各项：
1）安装时就用水平仪校正水平，地脚螺丝口采用二次罐浆法。
2）安装时首先检查机体内并确认无杂物后，封闭进排气口，彻底清除管道内的铁锈等杂物，然后与风机接通，要求各接口处不漏风。
3）在排气管上应安装压力表，以反应出回旋式风机出口压力，为了防止超负荷运转损坏机件，必须在排气管上安装安全止回阀。
4）为了保证回旋式风机安全运行，风机不允许承载管道、阀门、柜架等外加负荷。此种负荷必须设法承托之。
5）电路控制系统安装电流、电压表，以看出风机的工作状态。
使用
一、使用要求：
1、进口气体温度不大于40℃
2、轴承温度不超过95℃
3、润滑油温度最高不超过65℃
4、电动机旋转方向与风机转向标准指向一致。
5、向邮箱内注入机油至油位线。润滑油随季节温度变化而定。建议夏季采用N32润滑油，冬季采用N10润滑油。
6、鼓风机空负荷试运转：
1）新安装或大修后的风机都必须空负荷运转。
2）空运转的概念是：在进排气阀门全部打开的条件下投入运转。
3）试运转时注意观察润滑油两端油嘴正常，如过多或过少则应调节油墨（两分钟20－30点）
4）没有不正常的气味或冒烟现象及碰撞及磨擦声。
5）空负荷运行20分钟左右，情况正常，可投入带负荷运转。如发现在不正常，应进行检查，排除故障后仍需经过空负荷运转。
6）风机正常工作中，严禁完全关闭排气口阀门，也不准超负荷运行
维护和检修
回旋式风机的安全运行和使用寿命，取决于正确而经常地维护和保养，并应注意任何事故苗子。
下述各点要着重注意：
1）检查各部位的坚固情况及定位销有无松动现象。
2）回旋式风机内部有无漏气漏油现象。
3）回旋式风机润滑是否正常，注意润滑质量，经常倾听回旋式风机中有无杂声，注意油路堵塞，注意机组是否在不符合规定中工作。
4）拆卸风机时，应对各配合尺寸进行测量，作好记录，并在零部件上作好标记，以保证装配后能维持原来的配合要求。
5）维护和检修应按具体使用拟订合理的制度，建议每年大修一次，更换润滑油和有关易损件。
